Beratung, Planung und Konstruktion am Standort bei München

Die Herangehensweise an die Entwicklung neuer Produkte in der Metallverarbeitung wie Gehäusebau oder Schaltschrankbau wird mit Ihnen individuell vereinbart nach dem Motto: „Geht nicht, gibt´s nicht“

Konstruktion

CAD und Prototypenbau

Sonderfertigung ist Auftragsfertigung. Das heißt, es wird nicht für einen anonymen Markt mit verschiedenen potentiellen Abnehmern, sondern für einen konkret vorliegenden Auftrag eines Kunden gefertigt. Sie können mit Ideen, Zeichnungen, bereits gestalteten Vorschlägen oder fertigen CAD Zeichnungen an uns herantreten. Ihre Skizzen oder Daten können in jedem üblichen Datenformat verarbeitet werden.

Zögern Sie nicht, uns auf die Probe zu stellen!

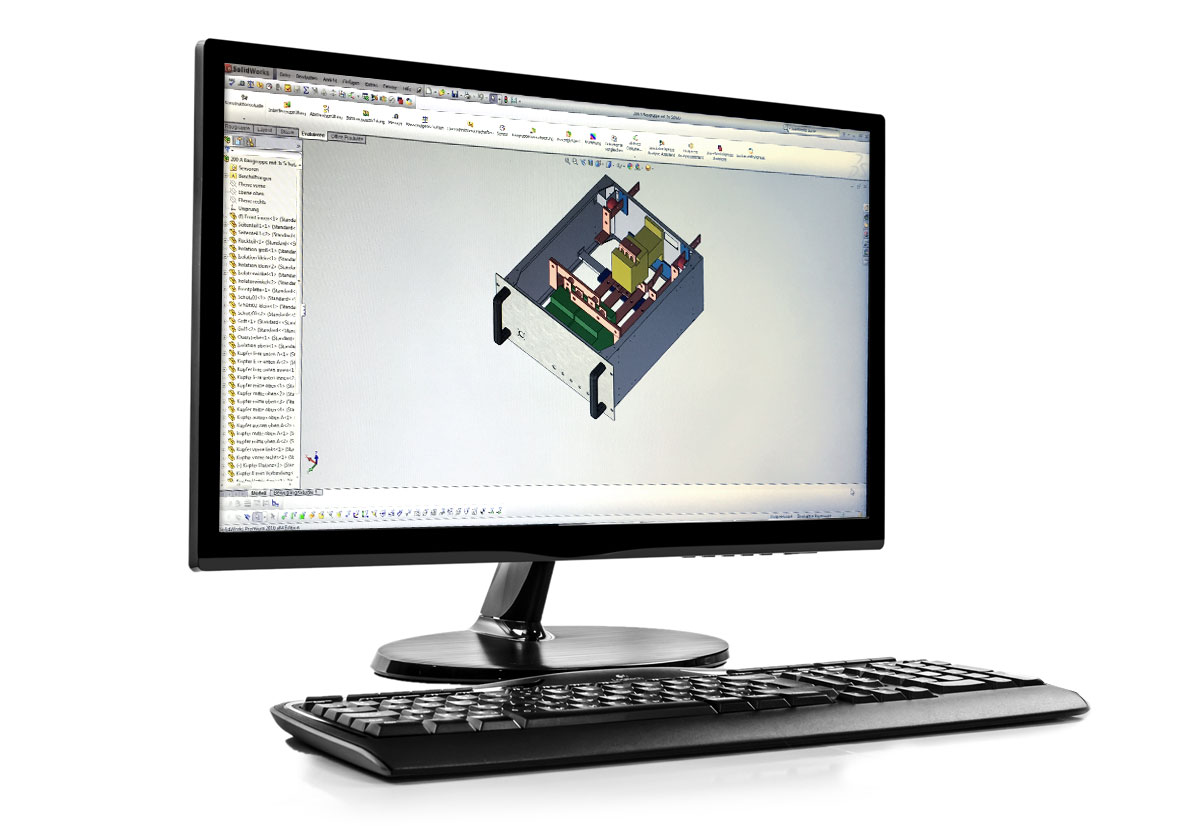

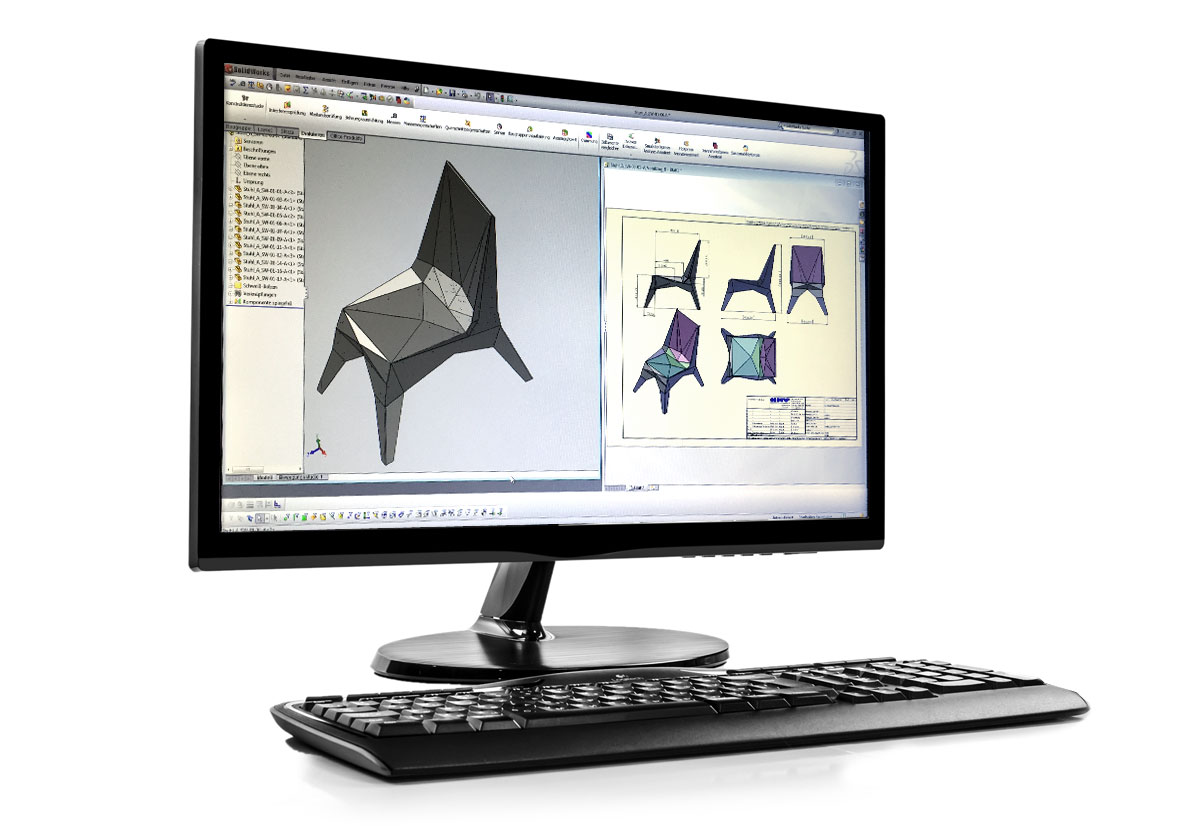

Unsere qualifizierten CAD Konstrukteure finden sicher eine schnelle, effiziente und wirtschaftliche Lösung. Außerdem können auf Kundenwunsch 3D- CAD Zeichnungen gemacht werden. Wir sind in der Lage, von der Planung bis hin zur Auslieferung alle Fertigungsschritte im eigenen Hause durchzuführen.

Vorteile
  • Erstellung kundenspezifischer Produktdaten
  • Individuelle Optimierung von Kundenzeichnungen, Skizzen oder Entwürfen
  • Fotorealistische Ansicht der Produkte
  • Langjährige praktische Erfahrung und fundierte Kenntnisse in der Metall- und Blechverarbeitung
  • Engineering und Produktentwicklung, Konstruktion, Mechanik und Design
  • Erstellung von technischen Detail-, Zusammenbau-, Explosionszeichnungen und Stücklisten für die Fertigung sowie Dokumentation
Equipment
  • 6 CAD Arbeitsplätze mit Solid Works und Auto CAD
  • 3 Übernahmeplätze für Stanzmaschine
  • 2 Übernahmeplätze für Laseranlage
Stanz- und Lasertechnik

Laserschneide-Technologie

Laserschneiden ist die effiziente Option für kleine oder große Mengen an unterschiedlichsten Materialien. Die erweiterten Funktionen unserer Maschinen zusammen mit unseren erfahrenen Mitarbeitern bietet unseren Kunden die Sicherheit für höchste Qualitätsteile. Unsere Software berechnet die maximale Ausbeute von Teilen, so dass eine maximale Ausnutzung des Materials gegeben ist. Durch die Laserschneid- Technologie garantiert HMV höchste Qualität und kostengünstige Produkte.

Vorteile
  • Sehr hoher Teileausstoß und erstklassige Schnittqualität
  • Gute Energieeffizienz des Faserlasers und sehr niedriger Stromverbrauch
  • Hohe Flexibilität; auch Buntmetalle lassen sich mühelos bearbeiten
Material
  • Stahlblech bis 20 mm
  • Edelstahl bis 12 mm
  • Aluminium bis 12 mm
  • Messing bis 6 mm
  • Kupfer 6 mm
Möglichkeiten
  • Maximale Blechgröße 3000x1500mm und jegliches kleineres Format

By Sprint Fiber 3015

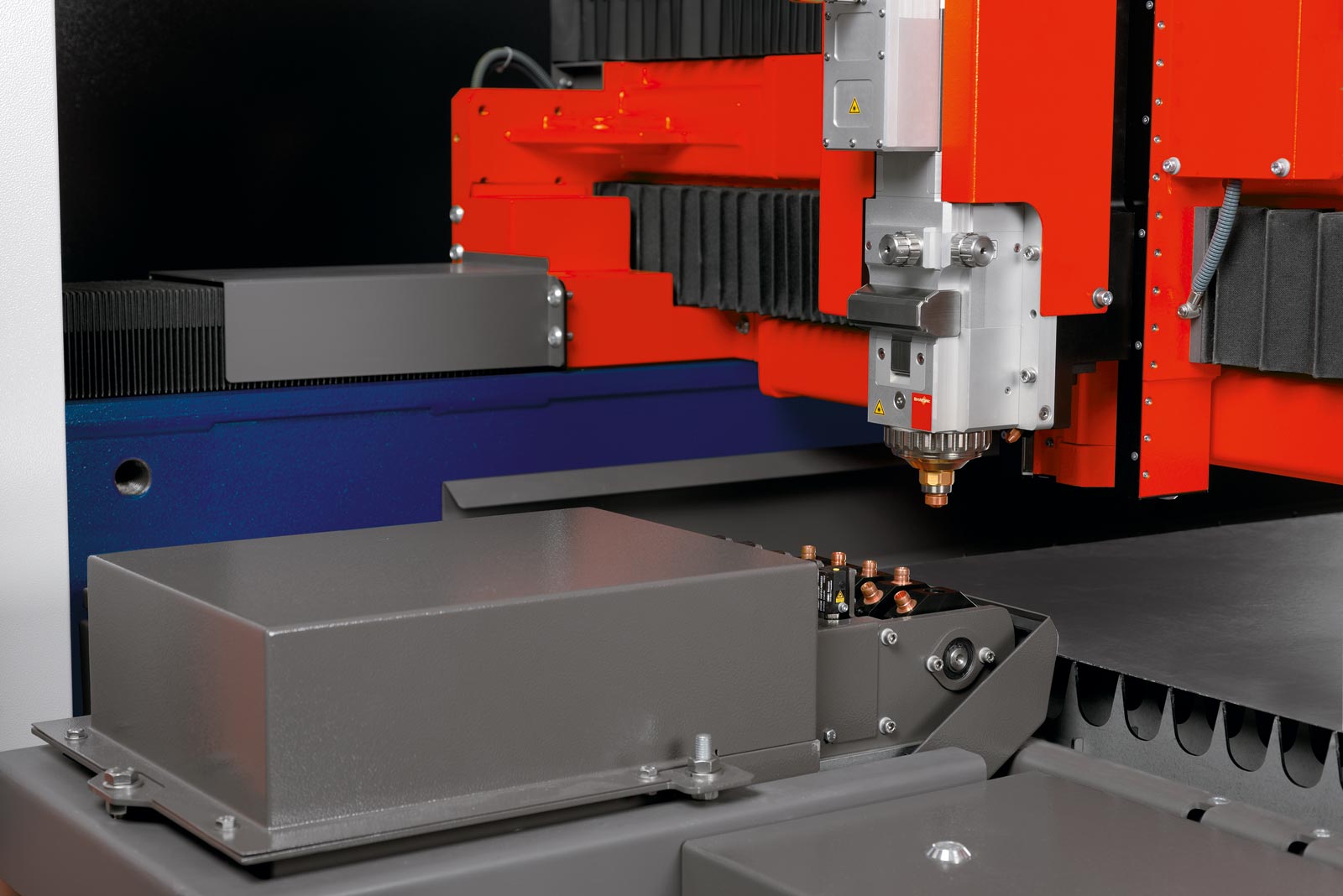

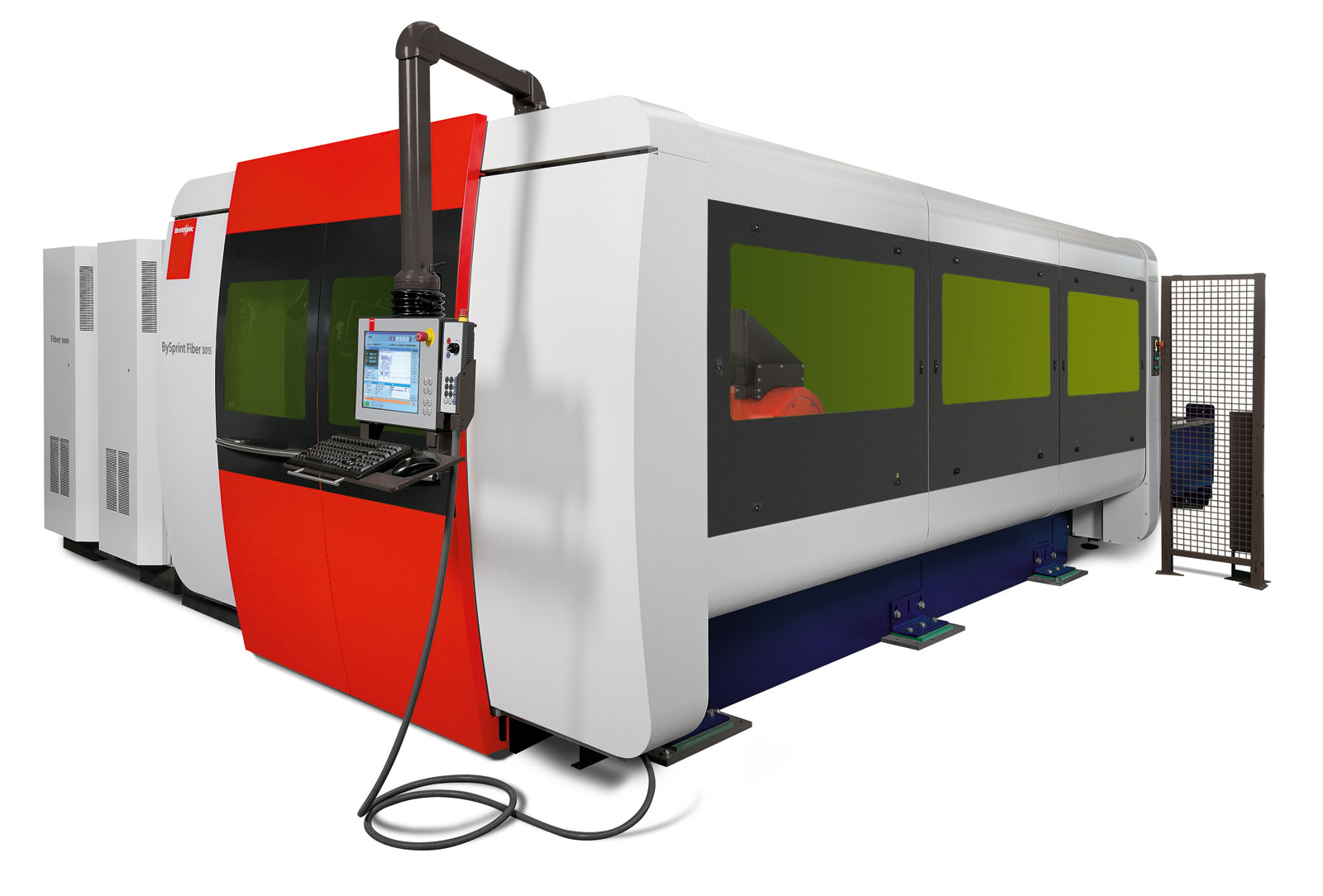

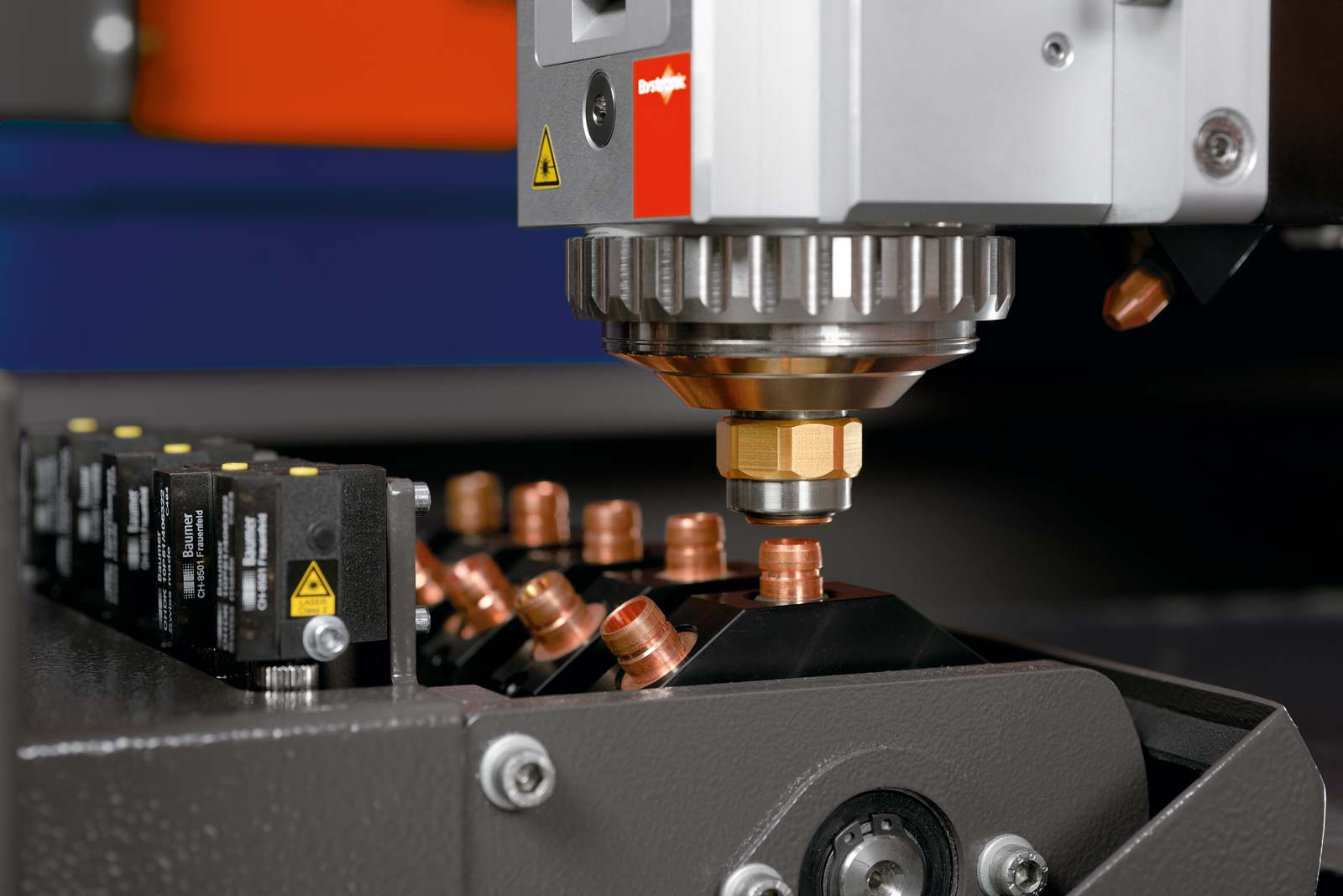

Wir setzen auf den Einsatz der BySprint Fiber 3015 Maschine von Bystronic, da diese von der Effizienz und Qualität das optimale Ergebnis für unsere Kunden herausholen. Hier einige Spezifikikationen:

  • Blechnennmass: 3000 x 1500 mm
  • Maximale Positioniergeschwindigkeit simultan 140 m/min
  • Maximale Achsbeschleunigung 12 m/s2
  • Bedienung mit Touchscreen und Handbediengerät

Stanz-Technologie

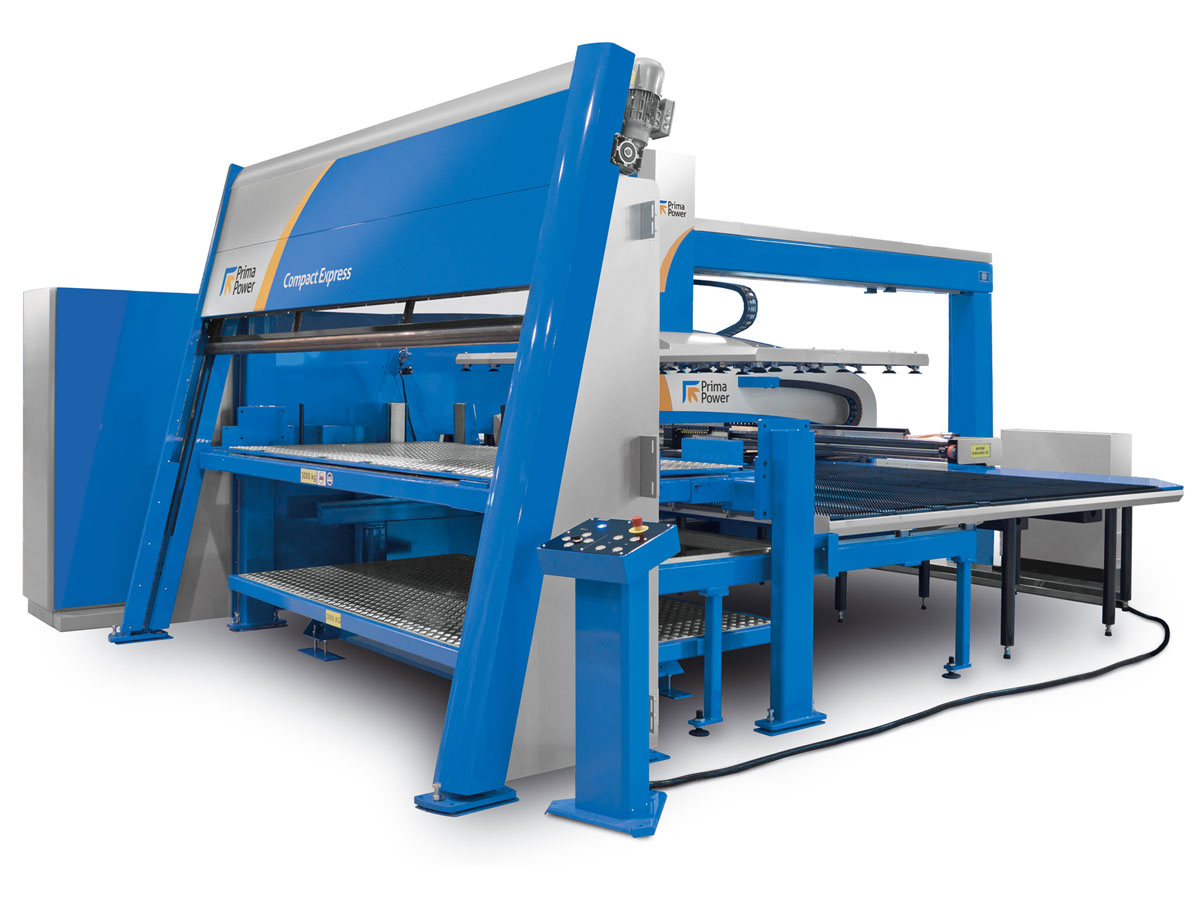

Die bedeutenden Vorteile der servoelektrischen Stanz- Technologie beinhalten Energieeinsparungen, Flexibilität und Präzision. Man erhält ausgezeichnete Fertigungsmöglichkeiten und eine hervorragende Wirtschaftlichkeit des Betriebs; mit anderen Worten beachtliche Einsparungsmöglichkeiten.
Der servomechanisch betätigte Stanzhub ist NC-gesteuert, so dass zusätzlich zur hohen Stanzleistung auch Umformfähigkeiten mit zielgenauer Präzision zur Verfügung stehen.

Vorteile
  • Hohe Produktivität durch hohe Geschwindigkeit, einfache Bedienung und viele verschiedene Optionen
  • Äußerst flexibles System, d.h. manuelles Be- und Entladen von A- oder B-Seite
  • Flexibler Revolver: Auswahl des Werkzeugs je nach Anforderung
  • Programmierbare Pratzenpositionierung: 100 % Materialausnutzung
  • Umformung wie z.B. Düsenziehen möglich
  • Erstellen/Bearbeitung von Lochblechen
Material
  • Stahlblech bis 4 mm
  • Edelstahl bis 3 mm
  • Aluminium bis 8 mm
  • Messing bis 5 mm
  • Kupfer 5 mm
Möglichkeiten
  • Blechgröße 2535 x 1270 mm ohne Nachsetzen
  • Blechgröße 3000 x 1270 mm mit Nachsetzen
Umformen und Biegen

Abkant-Technologie

Damit Ihre Produkte schnell Form annehmen verwenden wir moderne Abkanttechnologien, die zu einem schnellen Erfolg führen sollen.

In der HMV GmbH werden alle gängigen Abkantverfahren bewusst und gezielt eingesetzt um ihr Produkt nach ihren Anforderungen und in der bestmöglichen Qualität zu produzieren.

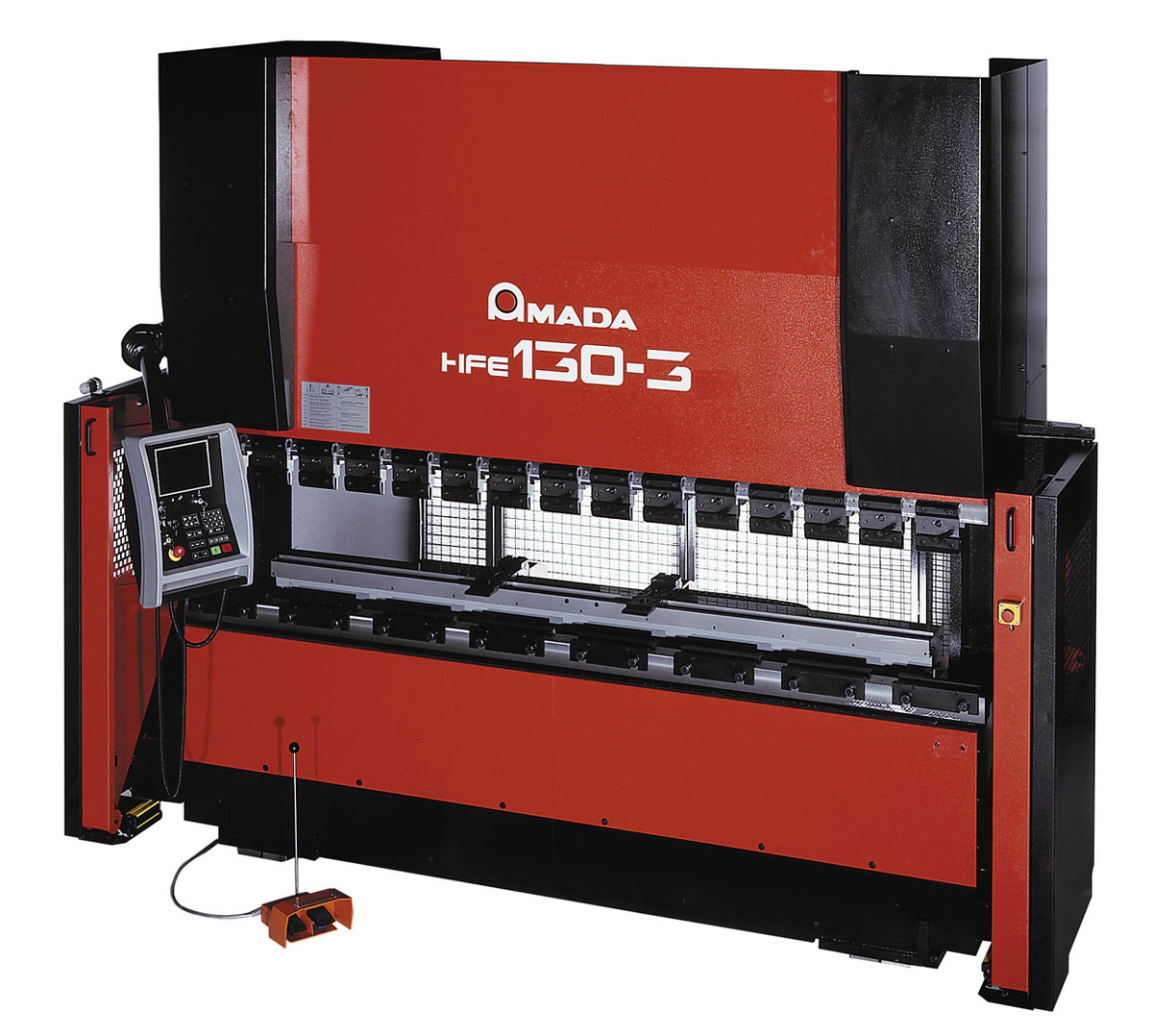

Derzeit sind 5 Biegemaschinen im Einsatz mit einer maximalen Biegekraft von 130t.
Dadurch können auch stärkere Materialien verarbeitet werden, sowie vierseitig gebogene Gehäuse mit einer max. Höhe von 400mm.

Material
  • Größenabhängig bis zu:
  • Stahlblech bis 20 mm
  • Edelstahl bis 12 mm
  • Aluminium bis 12 mm
  • Messing bis 6 mm
  • Kupfer bis 6 mm
Möglichkeiten
  • Biegelänge: 310 mm
  • Hub: 250 mm
  • Ausladung: 700 mm
Schweißen

Impuls- und Bolzenschweißanlagen

Egal ob Stahl, Edelstahl oder Aluminium, in einer unserer Schweißabteilungen „verbinden“ wir verschiedene Bauteile unter Anwendung von Wärme und/oder Druck. Dafür verwenden wir auftragsbezogen moderne WIG-, MIG/MAG-, Impuls- oder Bolzenschweißanlagen. Unsere Schweißarbeiten werden mit hoher Präzision ausgeführt, damit unsere Produkte allen Anforderungen genügen.

Vorteile
  • Hohe Kraftübertragung bei geringen Nahtdicken
  • Einsparung von Gewicht gegenüber anderen Verbindungsarten
  • Sehr gut für Reparaturarbeiten einsetzbar
Material
  • Wir schweißen die Materialien Stahlblech, Edelstahl und Aluminium
Oberflächentechnik

Pulverbeschichtung und Oberflächen-veredelung

Wenn es um die Veredelung von Oberflächen und den dauerhaften Schutz Ihrer Produkte geht, verwenden wir alle Arten von Lacken, die in unserer Pulverbeschichtung zum Einsatz kommen.

Nachdem die Produkte entfettet, getrocknet und gepulvert wurden kommen sie in den Pulvereinbrennofen um mit Hilfe der Hitze das Pulver einzubrennen.

Pulverlacke sind trockene pulverförmige Beschichtungsmaterialien. Diese werden durch ein elektrostatisches Verfahren auf die entsprechenden Blechteile aufgebracht, wo sie durch die Zufuhr von Wärme schmelzen. Mit Hilfe dieses Verfahrens findet eine chemische Reaktion statt, bei der die Beschichtung ihre optimalen Eigenschaften erhält.

Vorteile
  • Hohe Materialausbeute (bis zu 99%)
  • Keine Verwendung von Lösungsmitteln
  • Kurze Beschichtungszeit durch den elektrostatischen „Umgriff“ und dem gleichmäßigen Aufbau der Schichtdicke
  • Chemikalienbeständigkeit, Korrosionsschutz und Abriebfestigkeit
Material
  • Wir beschichten die Materialien Stahlblech, Edelstahl und Aluminium in jedem Farbton in matt, seidenglänzend, glänzend oder strukturiert
Möglichkeiten
  • Das Farbspektrum modernster Pulverlacke geht weit über die RAL- Farbpalette hinaus
  • Unsere Abteilung – Pulverbeschichtung ist als hoch flexibles System ausgelegt, sodass wir auf verschiedenste Farbwünsche unserer Kunden eingehen können
Montage

Montage und Verpacken

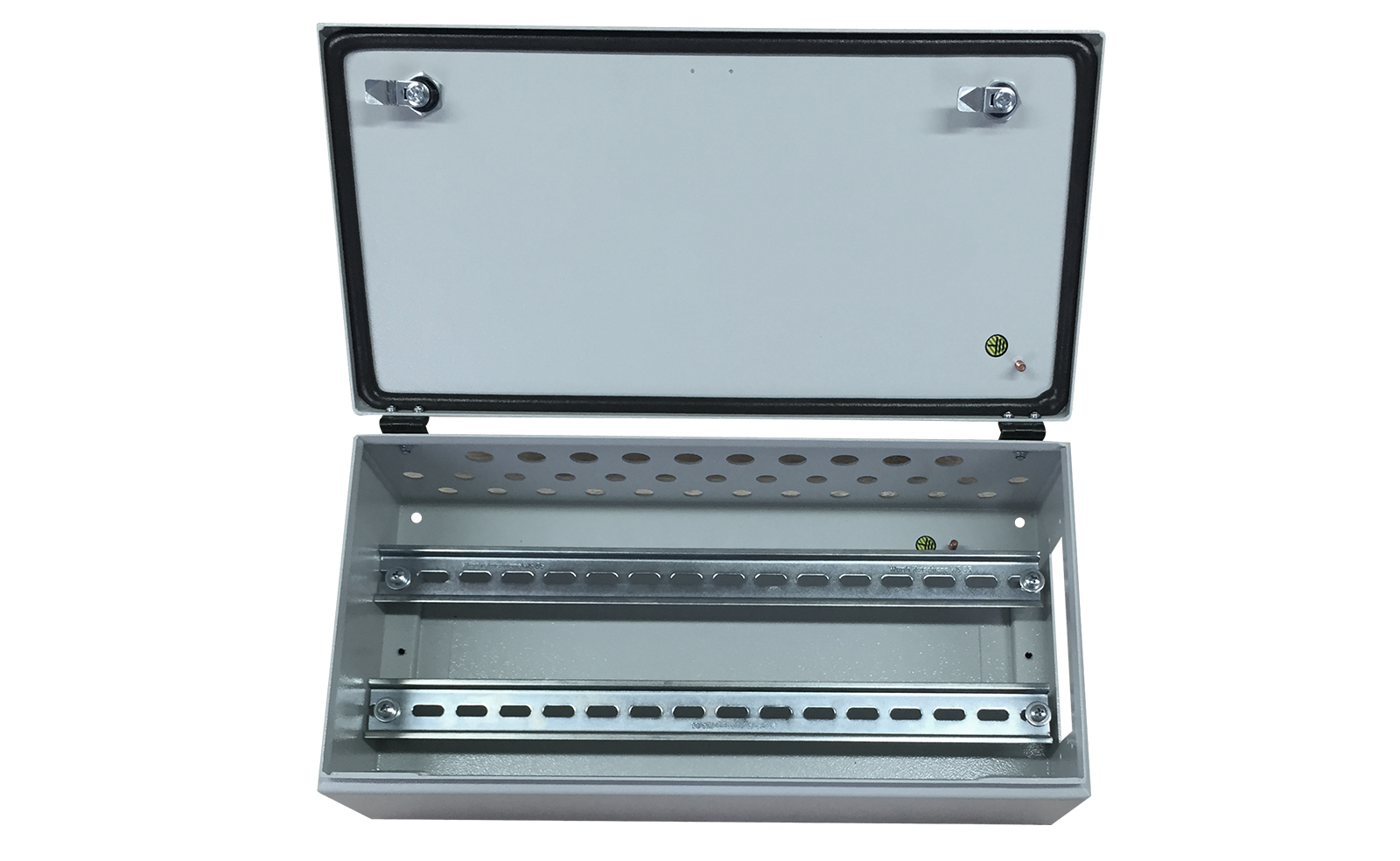

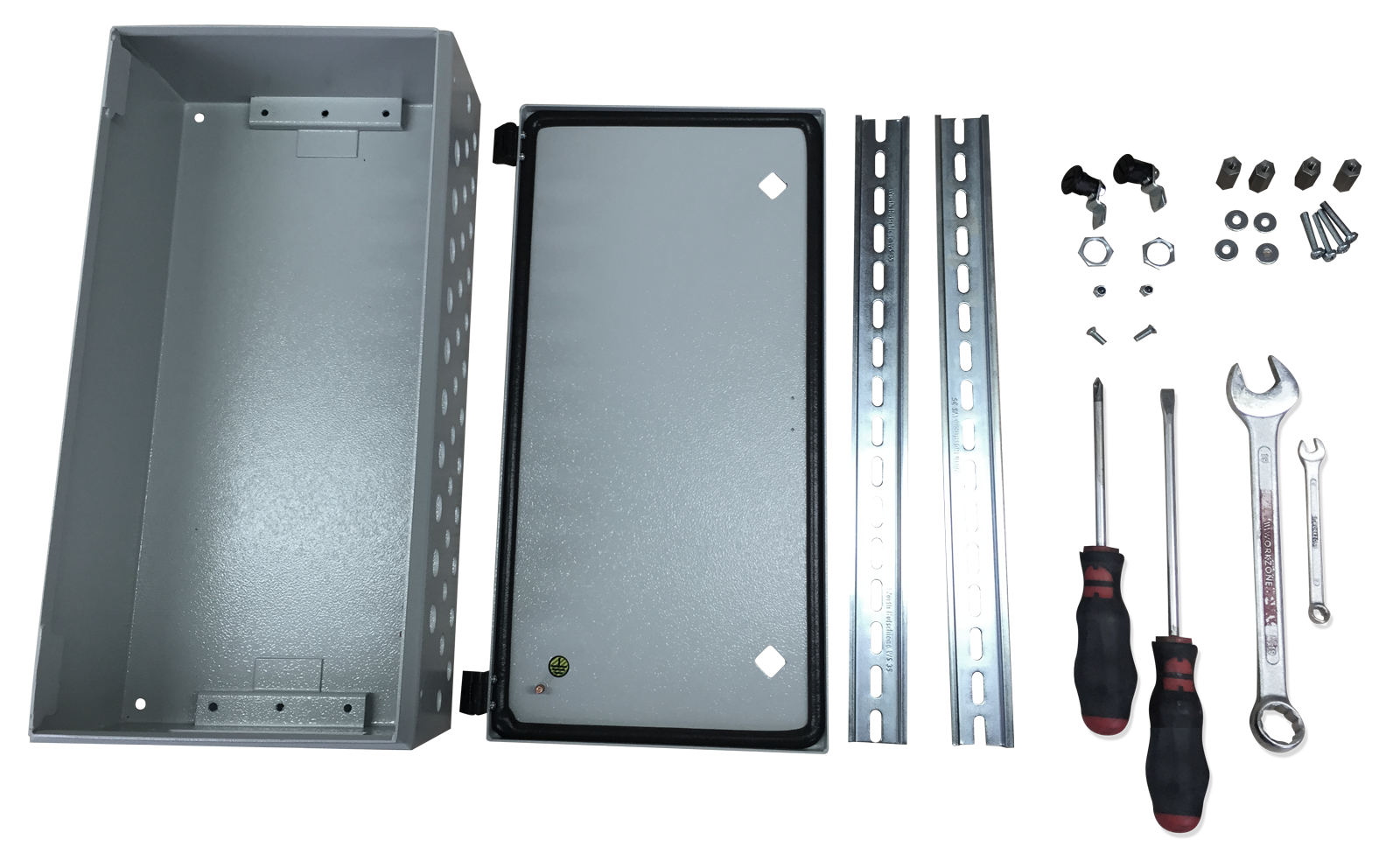

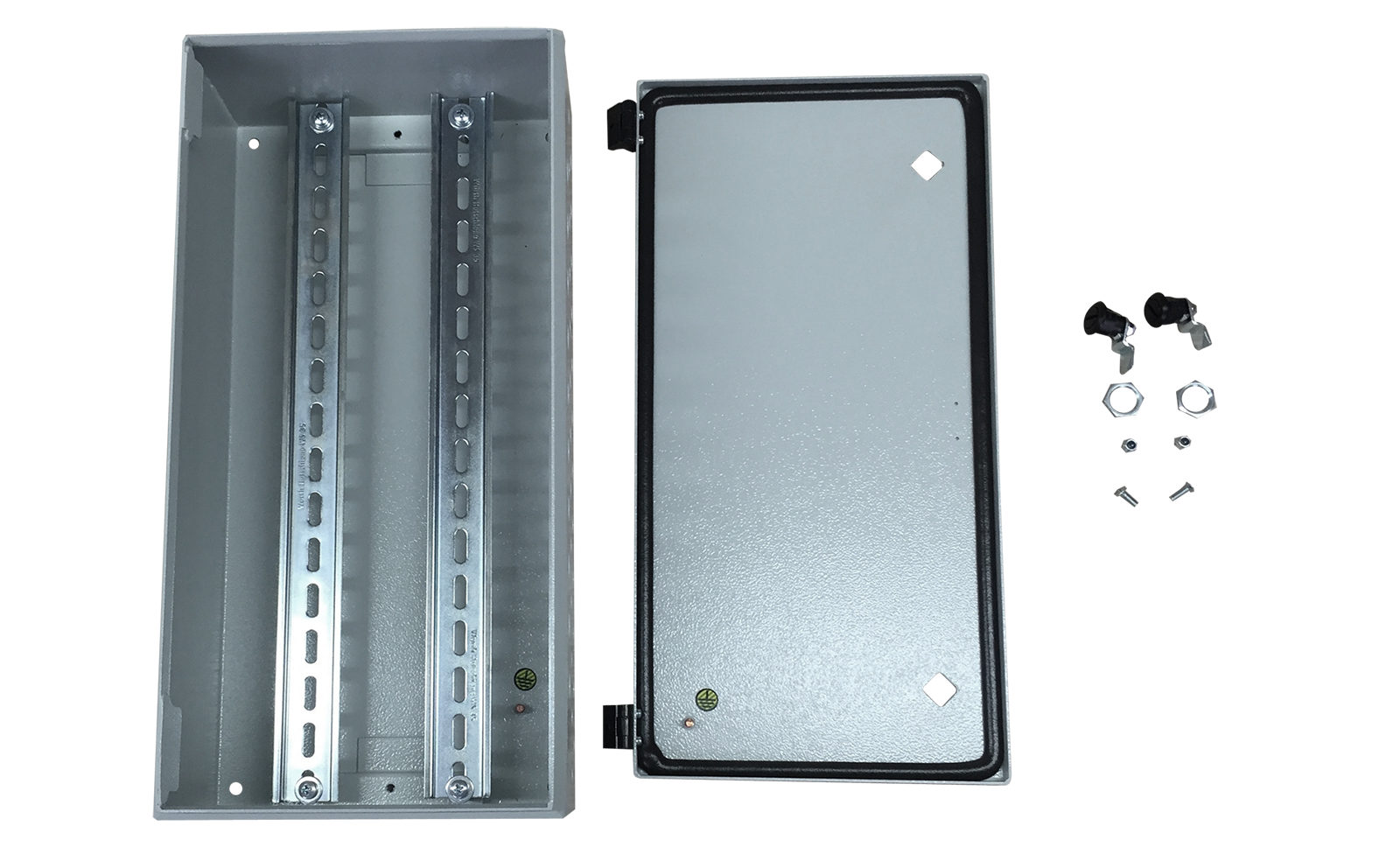

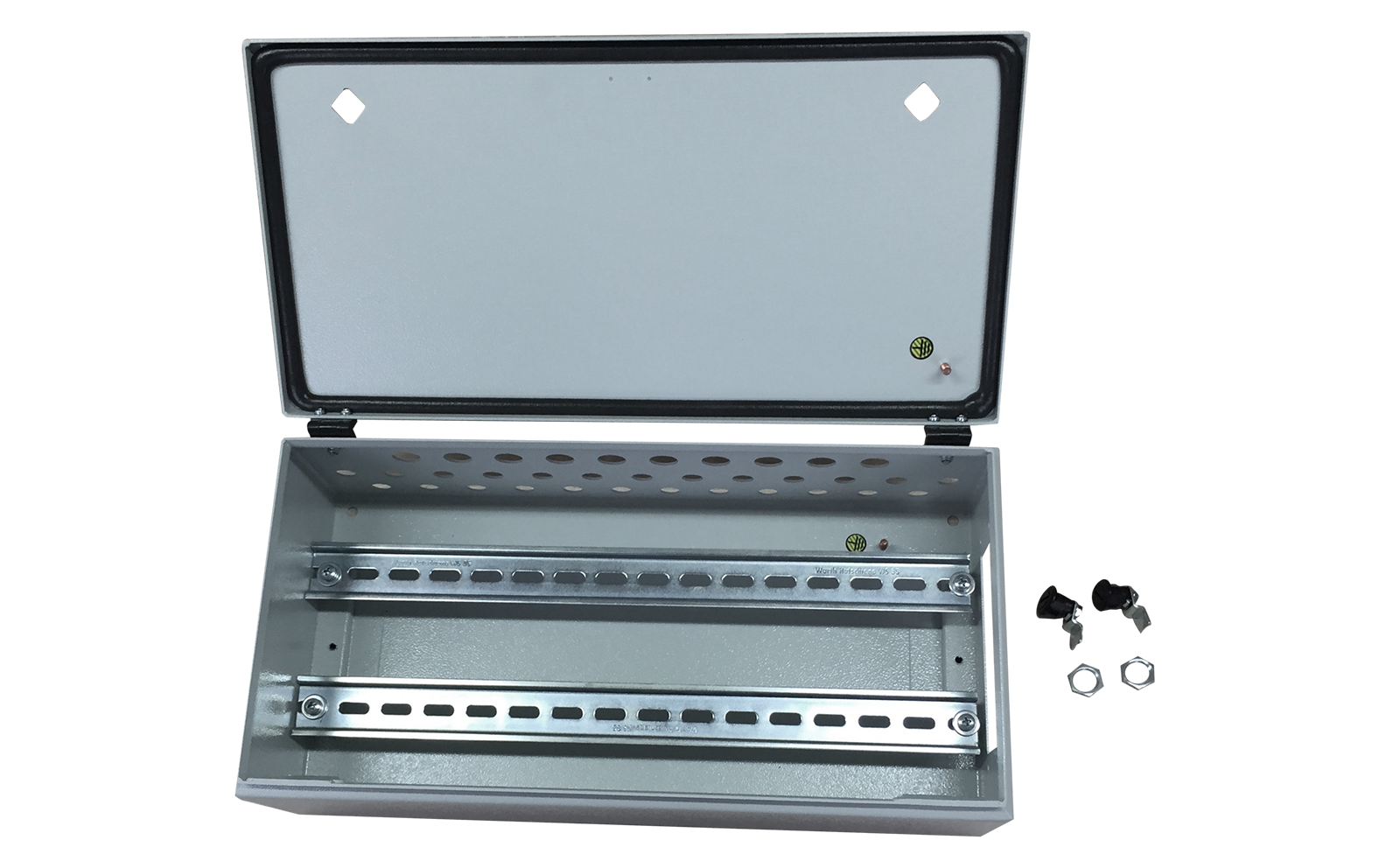

In der Montageabteilung werden alle Bestandteile Ihres Produkts zusammengeführt, montiert und anschließend verpackt. Die von uns gefertigten Gehäuse können auf Kundenwunsch mit E-Schienen, Kabelkanälen und weiteren Bauteilen bestückt werden. Der Kunde bekommt das fertige Produkt aus einer Hand, mit der Qualität die er von einem hochklassigen Spezialisten gewohnt ist. Zu guter Letzt, wird eine ausführliche Endkontrolle durchgeführt, bevor die Produkte unser Haus verlassen.

Sie können mit Ideen-Zeichnungen zur Metallverarbeitung, bereits gestalteten Vorschlägen oder fertigen CAD- Zeichnungen an uns herantreten. Ihre Skizzen oder Daten können in jedem üblichen Datenformat verarbeitet werden.
Kontaktieren Sie uns!
